Falttür-Systeme und Nischenverkleidungen
Technische Beschreibung:
Falttür-Systeme ermöglichen eine optimale Raumnutzung in Laboratorien, Kliniken, Hotels, Büros und Gewerbe.

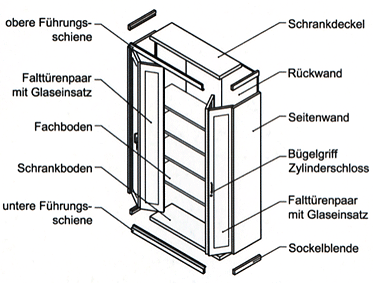

Mit aufeinander abgestimmten System-Komponenten lässt sich jedes geplante Einrichtungskonzept individuell realisieren. Die Schrankfront besteht aus endlos montierbaren Falttür-Elementen (jeweils 2 Elemente sind über verdeckte Scharniere zu einer Falttür-Einheit verbunden) welche durch Kunstoff-Laufrollen und feste Drehanker in den oberen und unteren Aluminium-Schienen leicht und geräuscharm geführt werden.
Falttüren:
Ausgeführt als stabile, verwindungssteife Türkonstruktion aus allseitig ca. 32 mm hoch aufgekanteten Stahlblechen, ausgesteift und entdröhnt. Höhe und Breite der Falttür wird individuell dem jeweiligen Planungs-Konzept angepasst.
Mögliche Ausführungsvarianten der Falttüren:
• Falttür mit glatter Oberfläche
• Falttür mit genoppter Oberfläche
• Falttür mit gelochter und hinterlegter Oberfläche
• Falttür mit Klarglas-Einsatz, Einscheiben-Sicherheitsglas
• Falttür mit vollflächig satiniertem Glaseinsatz, Einscheiben-
Sicherheitsglas
• Falttür mit Design-Glaseinsatz nach Wahl des Auftraggebers,
Einscheiben-Sicherheitsglas
Türgriff:
Standardisierte Grifflochung (Lochabstand 128 mm) für Bügelgriff 138 x 35 mm in jedem Falttürpaar.
Mögliche Material-Ausführungen der Bügelgriffe:
• Aluminium
• Stahl
• Edelstahl
Eine andere Ausführung des Türgriffes kann auf Wunsch individuell dem jeweiligen Planungskonzept angepasst werden.
Schließung:
Die Falttüren erhalten ein eingebautes Zylinderschloss mit Schubstangensystem, zu welchem 2 Schlüssel geliefert werden.
Auf Wunsch werden die Falttür-Systeme mit Schließ und jeweiligen Hauptschlüsseln ausgerüstet.
Schrank-Korpus:
Ausgeführt als selbst tragende, stabile Konstruktion, bestehend aus Boden- und Deckel-Element, Seitenwände, Rückwand und Fachböden, jeweils hergestellt als mehrfach gekantete System-Bauteile.
Die Seitenwände sind mit einer Rasterschlitzlochung (Raster: 30 mm) zur individuellen und jederzeit veränderlichen Aufnahme der Fachböden ausgeführt.
Die Standard-Nutztiefe des Schrank-Korpus beträgt 370 bzw. 600 mm.
Die Standard-Breiten der Schrank-Elemente betragen 300, 600, 900 bzw. 1200 mm.
Die Tiefe sowie die Breite des Schrank-Korpus kann auf Wunsch individuell dem jeweiligen Planungs-Konzept angepasst werden.
Innenausstattung:
Die Standard-Innenausstattung des Schrankkorpus besteht aus individuell höhenverstellbaren (Raster: 30 mm) Fachböden.
Material-Ausführung der Fachböden
• Stahl-Feinblech mit Kunstoff-Pulverbeschichtung, hergestellt als
mehrfach gekantete System-Bauteile.
• Edelstahl 1.4301, hergestellt als mehrfach gekantete System-Bauteile.
Auf Wunsch können auch Glasböden und/oder Garderoben eingebaut
werden.
Material-Ausführung:
Spannungsfreie und Planebene Stahl-Feinbleche, galvanisch verzinkt.
Materialstärke 1,0 - 2,0 mm, je nach Bauteil
Finish, Farben:
Hochwertige Kunstoff-Pulverbeschichtung, ofengebrannt, Aushärtetemperatur ca. 180°C, mittlere Schichtdicke ca. 60µm. Farbgebung gem. RAL-Farbtonkarte nach Wahl des Auftraggebers.
Wandanschluss:
Die Falttürfronten schließen seitlich an den bauseits ausgebildeten Einbaunischen mit Sichtblenden in Winkelform an.
Bei freistehenden Falttür-Systemen und im Bereich von Türdurchgängen kommen Ausgesteifte und entdröhnte Metall-Außenwände zur Ausführung.
Bodenschluss:
Die untere Führungsschiene kann nach der Montage der Falttür-Anlage mit einem Sockelprofil beklebt oder bauseits behandelt werden.
Deckenanschluss:
Bei raumhohen Falttür-Systemen wird im Bereich der oberen Führungsschiene eine Metall-Verkleidung angebracht. Die obere Führungsschiene wird dabei verdeckt und zur Decke hin entsteht eine Schattenfuge.
Bei nicht raumhoch auszubildenden Falttür-Systemen (große Raumhöhen) kann auf Wunsch der Abstand zwischen Falttür-Oberkante und Raumdecke mit einer in Material und Oberfläche der Falttüren entsprechender Metall-Verblendung geschlossen werden.
|
